Mô hình Benchy là một công cụ tuyệt vời để kiểm tra cài đặt máy in 3D và xác định các vấn đề tiềm ẩn. Mỗi mẫu thử sẽ kiểm tra các chức năng khác nhau của máy in, chẳng hạn như cài đặt rút sợi (retraction), khả năng in cầu (bridging) và góc in lồi (overhang angles). Việc kiểm tra các bản in đa dạng này giúp bạn hiểu cách máy của mình hoạt động trong nhiều tình huống khác nhau.
Việc chuyển đổi giữa các mô hình khác nhau cũng giúp bạn phát hiện những chi tiết hiệu chuẩn nhỏ, như độ chính xác của bản in và mức độ linh hoạt của các khớp nối. Điều này giúp việc khắc phục sự cố trở nên dễ dàng hơn nhiều, vì bạn có thể nhanh chóng sửa lỗi thay vì bị mắc kẹt với những bản in phức tạp bị hỏng. Khi bạn thử nghiệm các mô hình kiểm tra máy in 3D này, bạn sẽ thấy những thay đổi nhỏ trong cài đặt slicer hoặc phần cứng máy in có thể tạo ra sự khác biệt lớn như thế nào.
9 Mẫu Thử Quan Trọng Nhất Để Tối Ưu Máy In 3D Của Bạn
9. Cali Cat: Kiểm Tra Cơ Bản Và Độ Bám Dính Bàn In
Cali Cat là một mô hình nhỏ nhưng có thể cho bạn biết máy in của bạn xử lý các góc in lồi, chi tiết và độ bám dính bàn in tốt đến mức nào. Mô hình này in nhanh, giúp bạn nhanh chóng xem máy in có gặp vấn đề gì với độ bám dính bàn in hay không. Nếu bạn thấy các vấn đề nhỏ như in cầu bị chảy (bridging) hoặc các góc bị cong vênh, bạn có thể khắc phục chúng bằng cách thay đổi cài đặt làm mát hoặc lớp đầu tiên.
Cali Cat nhỏ nhưng có một số đặc điểm quan trọng cần kiểm tra, chẳng hạn như sợi thừa giữa tai hoặc đuôi. Để khắc phục điều này, bạn có thể điều chỉnh khoảng cách rút sợi hoặc tốc độ quạt. Một mô hình Cali Cat in mượt mà và chính xác có nghĩa là máy in của bạn đã sẵn sàng cho các bản in lớn hơn và phức tạp hơn.
Thiết kế dễ sử dụng của Cali Cat cho phép bạn thấy cách máy in xử lý các góc in lồi khi bạn thử các loại filament hoặc cài đặt slicer khác nhau. Ví dụ, nếu bạn thấy các lớp in bị chảy xệ xung quanh cằm mèo, bạn có thể giảm tốc độ in hoặc cải thiện hệ thống làm mát. Bằng cách thử nghiệm những thay đổi này trên một mô hình nhỏ, bạn có thể tránh các vấn đề khi in các bộ phận lớn hơn trong tương lai.
8. Khối Lập Phương XYZ: Hiệu Chỉnh Độ Chính Xác Kích Thước
Khối hiệu chuẩn XYZ là một công cụ không thể thiếu để kiểm tra độ chính xác của máy in 3D của bạn theo ba chiều. Sau khi in, bạn có thể đo từng cạnh bằng thước kẹp để đảm bảo chiều dài, chiều rộng và chiều cao của nó là chính xác. Nếu các số đo không khớp, bạn thường có thể khắc phục bằng cách thay đổi cài đặt bước trên mỗi milimét (steps-per-millimeter) hoặc tốc độ dòng chảy (flow rate).
Độ sắc nét của các góc khối lập phương cũng có thể cho bạn biết liệu máy in có vấn đề hay không. Nếu các góc bị bo tròn hoặc các đường lớp in không đồng đều, bạn có thể cần siết chặt dây đai hoặc giảm cài đặt gia tốc. Điều này sẽ giúp bạn có được hình học nhất quán và ngăn các bản in lớn hơn hoặc phức tạp hơn bị biến dạng.
Bằng cách kiểm tra máy in với các khối lập phương có kích thước khác nhau, bạn có thể đảm bảo rằng máy vẫn chính xác ở các tỷ lệ lớn hơn. Nếu các khối nhỏ in tốt nhưng các khối lớn hơn thì không, điều đó có thể là do máy in đã bị hao mòn, trục Z bị lệch hoặc môi trường in quá nóng. Thường xuyên kiểm tra những điều này sẽ giúp bạn giữ cho máy in của mình tạo ra các bản in đáng tin cậy và có thể lặp lại.
Khối lập phương XYZ dùng để hiệu chuẩn độ chính xác kích thước máy in 3D
7. 3D Hubs Marvin: Đánh Giá Khả Năng In Cầu Và Chi Tiết Nhỏ
Marvin nổi tiếng với vòng móc khóa độc đáo và biểu tượng dập nổi nhỏ ở mặt trước. Đây là một bài kiểm tra tuyệt vời để kiểm tra cài đặt làm mát và in cầu của bạn. Điều chỉnh cài đặt làm mát hoặc tốc độ in cầu nếu bạn thấy bất kỳ hiện tượng chảy xệ hoặc sợi thừa nào trong khu vực vòng móc. Mô hình này cũng ngay lập tức cho bạn biết nếu bạn không rút sợi hoặc làm nóng filament đúng cách.
Phần đỉnh tròn của mô hình cũng giúp phát hiện các lỗi vòng tròn hoặc hiện tượng đùn không đều. Nếu bạn thấy các gờ hoặc dịch chuyển ảnh hưởng đến bề mặt mịn của Marvin, hãy siết chặt dây đai hoặc điều chỉnh tốc độ slicer.
Giống như Benchy, Marvin nhỏ gọn nên bạn có thể in nhiều bản thử trong thời gian ngắn. Bạn có thể thử nghiệm các nhiệt độ vòi phun hoặc tốc độ in khác nhau trên các mô hình Marvin mà không tốn quá nhiều filament. Bạn sẽ biết các điều chỉnh hiệu chuẩn của mình đang hoạt động nếu thấy cải thiện về khả năng in cầu, độ đồng đều của lớp in và các chi tiết sắc nét.

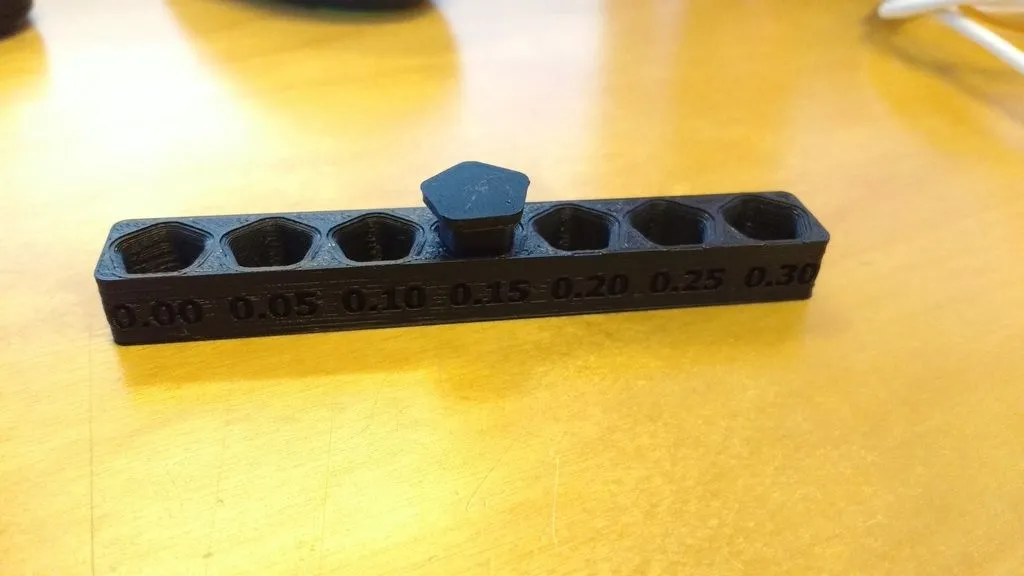

6. Thanh Kiểm Tra Dung Sai (Tolerance Gauge): Xác Định Khoảng Cách Khớp Nối
Thanh kiểm tra dung sai là một bản in nhỏ với các chốt hoặc khe có kích thước khác nhau. Bằng cách kiểm tra xem chốt nào khớp với nhau dễ dàng và chốt nào không, bạn có thể tìm thấy cài đặt hoàn hảo cho máy in 3D của mình. Bằng cách này, bạn có thể đảm bảo các bộ phận của mình di chuyển mượt mà, không bị giãn nở quá mức hoặc thậm chí chọn đúng loại filament.
Bạn có thể điều chỉnh cài đặt rút sợi hoặc nhiệt độ nếu các bộ phận của bạn quá chặt. Nếu dung sai quá lỏng, bạn có thể thực hiện các thay đổi tương tự đối với cài đặt slicer. Hãy chú ý đến bất kỳ vết lồi hoặc cục u nào trên các bộ phận của bạn, đặc biệt là ở nơi chúng khớp vào nhau.
Nếu bạn thấy sợi thừa giữa các chốt, bạn có thể cần giảm nhiệt độ vòi phun hoặc tăng tốc độ di chuyển. Nếu bạn không thể làm cho các bộ phận của mình di chuyển trơn tru với các khe hở chính xác, có thể đã đến lúc kiểm tra cài đặt máy in của bạn.
Thanh kiểm tra dung sai để đánh giá khoảng cách khớp nối và độ vừa vặn của chi tiết in 3D
5. Rồng Khớp Nối (Articulated Dragon): Kiểm Tra Khớp Xoay Và Lỗi Rút Sợi
Bạn đã bao giờ thấy một bản in rồng khớp nối chưa? Chúng còn được gọi là “print-in-place” vì máy in 3D in tất cả các phân đoạn của nó liên tục. Các phân đoạn này có các khớp nối bản lề sẽ di chuyển sau khi in xong. Thiết kế này cực kỳ hữu ích trong việc tìm ra các vấn đề về rút sợi. Nếu cài đặt rút sợi bị lỗi, các khoảng trống nhỏ giữa các phân đoạn có thể bị lấp đầy bằng filament thừa. Vì vậy, nếu bạn nhận thấy bất kỳ khoảng trống nào, chỉ cần điều chỉnh khoảng cách hoặc tốc độ rút sợi, và mọi thứ sẽ ổn.
Ngoài ra, thân rồng có thể giúp xác định liệu việc cân bằng bàn in có bị sai lệch hay không. Nếu một số khớp bị kẹt trong khi những khớp khác hoạt động, bề mặt in có thể cao hơn một chút ở một bên. Vì vậy, hãy dành thời gian để cân bằng bàn in và đảm bảo mọi thứ đều trơn tru. Bằng cách này, mỗi phân đoạn có thể di chuyển như mong muốn, và bạn sẽ có một con rồng không chỉ đẹp mắt mà còn có chức năng.
Nếu bạn nhận thấy sợi thừa hoặc các cục u giữa các phân đoạn, hãy kiểm tra kỹ và thực hiện các điều chỉnh cần thiết. Bạn sẽ ngạc nhiên khi thấy con rồng của mình trông và hoạt động tốt hơn nhiều. Cuối cùng, bạn sẽ tìm thấy nhiều hơn chỉ là những con rồng với các khớp nối như vậy: một số nhà thiết kế cũng tạo ra bộ xương khủng long, động vật hoang dã, và nhiều hơn nữa.

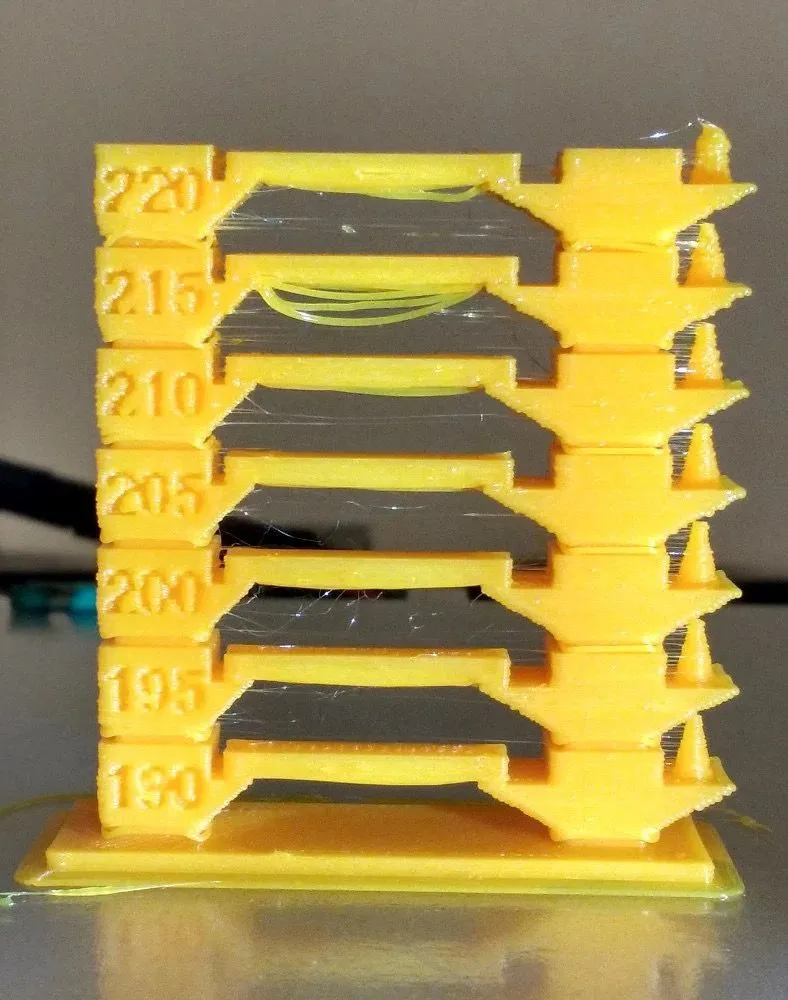

4. Tháp Nhiệt Độ (Temperature Tower): Tối Ưu Nhiệt Độ In Filament
Tháp nhiệt độ cho phép bạn in các phần khác nhau ở các nhiệt độ khác nhau. Bạn có thể tìm thấy phạm vi nhiệt độ hoàn hảo cho filament của mình bằng cách xem phần nào trông đẹp nhất. Nếu quá nóng, filament có thể không dính vào nhau tốt hoặc có màu lạ. Nếu quá lạnh, filament có thể không ra hết hoặc không dính vào bàn in.
Hãy quan sát cách filament kết dính ở mỗi nhiệt độ. Nếu có ít sợi thừa hơn ở một điểm nhất định, đó có thể là nhiệt độ tốt nhất. Bạn cũng có thể thay đổi tốc độ quạt để cải thiện quá trình in. Một số vật liệu cần làm mát nhiều hơn ở nhiệt độ cao hơn.
Hãy xem từng phần rời khỏi giá đỡ như thế nào và liệu nó có bị cong vênh gần đáy hay không. Ngay cả một thay đổi nhỏ về nhiệt độ cũng có thể ảnh hưởng đến độ bám dính và độ co rút của filament. Sau khi tìm thấy nhiệt độ hoàn hảo, bạn có thể in mọi thứ mượt mà hơn và không phải liên tục thử các cài đặt khác nhau.
Tháp nhiệt độ giúp tối ưu cài đặt nhiệt độ vòi phun cho filament khác nhau
3. Mô Hình All-in-One: Tổng Hợp Các Bài Kiểm Tra Phức Tạp
Bản in hiệu chuẩn All-in-One là một người bạn đồng hành đáng tin cậy giúp bạn giải quyết mọi thách thức của máy in. Nó bao gồm các bài kiểm tra in lồi, các trụ nhỏ, các khoảng in cầu và thậm chí cả chữ nổi, tất cả trong một lần. Bằng cách này, bạn không lãng phí filament nhưng vẫn có được cái nhìn rõ ràng về cách máy in của bạn được hiệu chuẩn. Bạn có thể nhanh chóng phát hiện các khu vực cần chú ý, như các góc in lồi quá dốc.
Bạn cũng có thể so sánh các phần khác nhau của cùng một bản in để xem tốc độ quạt hoặc thay đổi nhiệt độ in ảnh hưởng đến từng tính năng như thế nào. Nếu các trụ trông đẹp nhưng sợi thừa là một vấn đề, bạn biết chính xác cần phải sửa gì. Sau khi thay đổi cài đặt slicer, hãy in lại cùng một tệp và quan sát sự cải thiện.
Mô hình này cho phép bạn kiểm tra nhiều thứ cùng lúc, giúp việc tinh chỉnh máy in dễ dàng hơn. Bạn có thể chỉ cần hai hoặc ba lần điều chỉnh để có được kết quả hoàn hảo cho từng tính năng. Bạn có thể tự tin xử lý các thiết kế phức tạp hơn khi đã có một bản in All-in-One hoàn hảo.

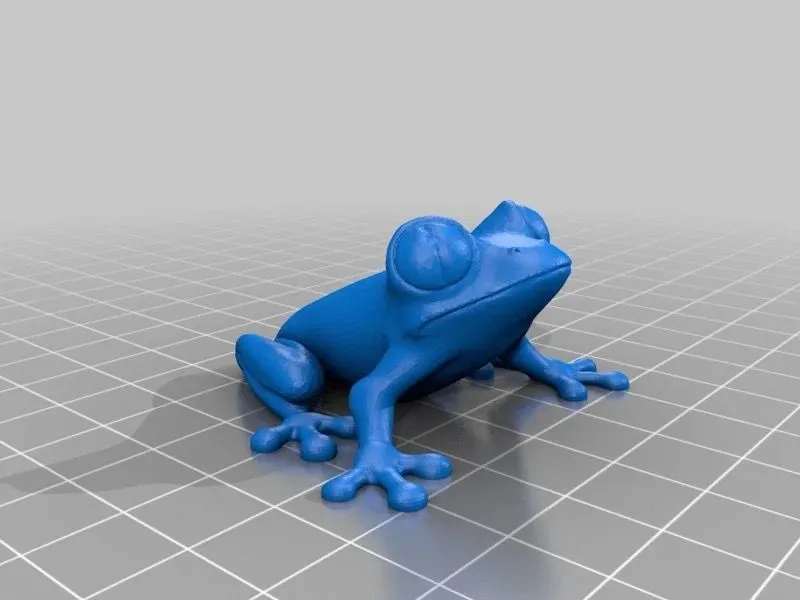

2. Mô Hình Ếch Cây (Tree Frog): Đánh Giá Đường Cong Và In Lồi
Mô hình ếch cây là một cách tuyệt vời để phát hiện bất kỳ vấn đề nào với in lồi (overhang) hoặc in cầu (bridging). Các bề mặt tròn và chân có góc cạnh của chú ếch có thể nhanh chóng cho thấy nếu có bất kỳ lớp in nào bị chảy xệ hoặc các vấn đề về rút sợi. Hãy chú ý kỹ đến các chuyển tiếp giữa các phần cong; bạn có thể tìm thấy bất kỳ vấn đề rút sợi nào.
Nếu các chi của bạn mịn, máy in của bạn có thể xử lý các thay đổi hướng mà không để lại đường nối. Tuy nhiên, nếu bạn nhận thấy các cục u dọc theo các cạnh cong, bạn có thể cần điều chỉnh cài đặt gia tốc (acceleration) và giật (jerk). Tinh chỉnh các cài đặt này sẽ đảm bảo các đường lớp in nhất quán và ngăn ngừa các dịch chuyển đột ngột trong quá trình in.
Hình dáng thân thiện này cũng kiểm tra độ bám dính ở nơi các dấu chân nhỏ của ngón chân chạm vào bề mặt xây dựng. Nếu một số ngón chân bị nhấc lên hoặc cong vênh, bạn có thể cần điều chỉnh nhiệt độ bàn in hoặc thêm vành (brim). Bằng cách có được một bản in ếch cây cân đối, bạn sẽ biết mình có kiểm soát tốt đối với hình học đường cong, độ bám dính bàn in và các góc in lồi vừa phải.
Mô hình Ếch cây kiểm tra khả năng in các đường cong và in lồi phức tạp

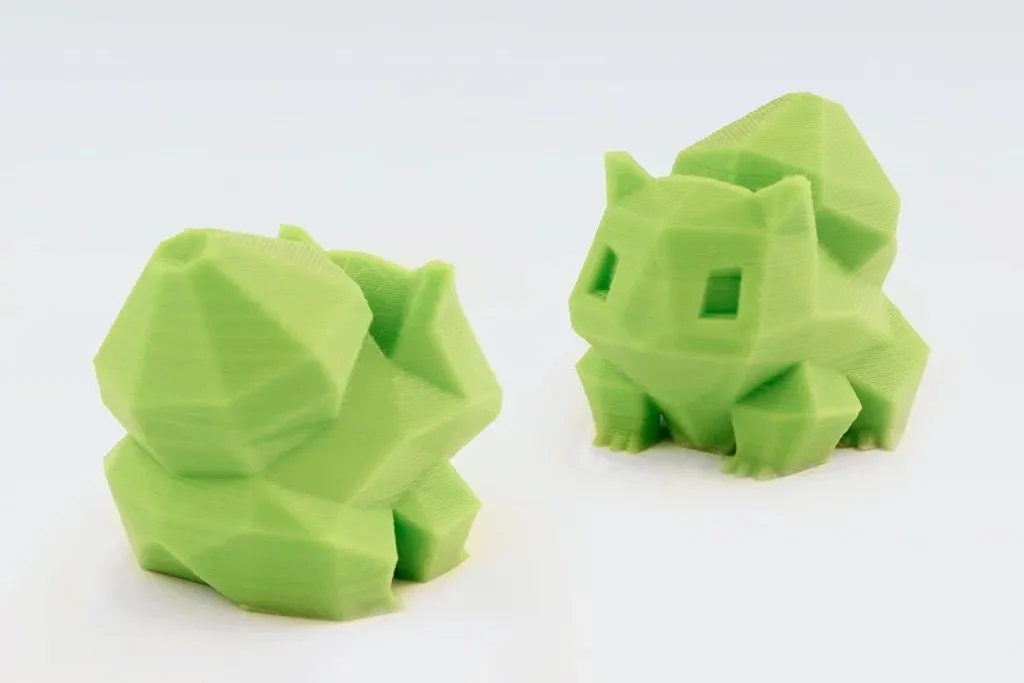

1. Bulbasaur Low-poly: Nổi Bật Các Góc Cạnh Và Bề Mặt Phẳng
Một hình khối low-poly như Bulbasaur có thiết kế đa giác hoàn hảo để kiểm tra xem máy in của bạn có thể sao chép chính xác các bề mặt góc cạnh hay không. Mỗi mặt phẳng phải trông sắc nét và rõ ràng, không có cạnh mờ hoặc filament thừa. Bạn có thể thay đổi tốc độ dòng chảy và tốc độ in để cải thiện chi tiết nếu bạn thấy bất kỳ gờ nào.
Một điều quan trọng khác cần xem xét là liệu máy in có in nhất quán trên các bề mặt phẳng hay không. Những điều nhỏ như dải màu hoặc mụn cóc có thể có nghĩa là cần điều chỉnh cài đặt rút sợi hoặc hệ số đùn (extrusion multiplier). Nếu bạn làm như vậy, bạn có thể loại bỏ các vết bẩn và giữ các đường đa giác sắc nét của hình khối.
Mô hình này cũng cho thấy nơi các lớp gặp nhau ở các góc sắc nét. Nếu các mặt phẳng đáng lẽ phải gặp nhau một cách mượt mà lại có các bước hoặc khoảng trống rõ ràng, điều đó có thể có nghĩa là độ căng của dây đai hoặc độ rơ cơ học trong khung bị sai lệch. Nếu bạn thấy những chuyển tiếp này, bạn có thể sửa bất kỳ bộ phận lung lay nào trước khi in bất cứ thứ gì phức tạp hơn.
Mô hình Bulbasaur low-poly với các mặt phẳng sắc nét để kiểm tra độ chính xác góc cạnh in 3D
Nơi Tìm Các Mẫu Thử Máy In 3D Này
Bạn có thể tìm thấy nhiều phiên bản phối lại (remixes) và biến thể của tất cả các mô hình thử nghiệm máy in 3D này. Nếu bạn muốn những mô hình cụ thể mà chúng tôi đã nêu trên, đây là danh sách tiện dụng của tất cả chúng, kèm theo liên kết:
| Mẫu Thử Máy In 3D | Liên Kết |
|---|---|
| Cali Cat | https://www.thingiverse.com/thing:1545913 |
| Khối Lập Phương XYZ | https://www.thingiverse.com/thing:1278865 |
| 3D Hubs Marvin | https://www.thingiverse.com/thing:215703 |
| Thanh Kiểm Tra Dung Sai (Tolerance Gauge) | https://www.thingiverse.com/thing:2358017 |
| Rồng Khớp Nối (Articulated Dragon) | https://www.thingiverse.com/thing:5337105 |
| Tháp Nhiệt Độ (Temperature Tower) | https://www.thingiverse.com/thing:2615842 |
| Mô Hình Hiệu Chuẩn All-in-One | https://www.thingiverse.com/thing:2656594 |
| Mô Hình Ếch Cây (Treefrog) | https://www.thingiverse.com/thing:18479 |
| Bulbasaur Low-poly | https://www.thingiverse.com/thing:327753 |
Tận Dụng Các Mẫu Thử Để Nâng Cao Chất Lượng In Ấn Của Bạn
Thay vì chỉ sử dụng một đối tượng thử nghiệm duy nhất, việc in nhiều mô hình khác nhau có thể giúp bạn khắc phục sự cố máy in 3D của mình hiệu quả hơn. Mỗi thiết kế cung cấp những manh mối về các vấn đề có thể xảy ra như lỗi rút sợi, hỏng hóc hoặc lệch cơ khí. Bạn có thể sử dụng những manh mối này để thay đổi cài đặt slicer hoặc phần cứng, đảm bảo bản in của bạn tốt hơn và đáng tin cậy hơn.
Sử dụng các đối tượng thử nghiệm khác nhau cũng làm cho quá trình này trở nên thú vị hơn vì bạn có thể ngay lập tức thấy máy in của mình hoạt động như thế nào trong các lĩnh vực khác nhau. Trải nghiệm này với dung sai chặt chẽ và các bề mặt cong sẽ giúp bạn tự tin hơn khi thực hiện các dự án phức tạp hơn trong tương lai. Hãy tiếp tục thử nghiệm với các mô hình này và thực hiện các thay đổi khi cần, máy in 3D của bạn sẽ luôn sẵn sàng cho bất cứ điều gì bạn muốn in!
